PENGENALAN KODE BEEP

Pengertian Beep code yaitu hasil dari tes awal hardware yang dilakukan oleh bios komputer yang disebut POST. sedangkan pengertian Power-on self-test (POST) adalah tes yang di lakukan oleh bios komputer pada waktu pertama kali menyala untuk memastikan semua perangkat keras berfungsi dengan benar dan memenuhi persaratan minimum sistem sebelum memulai sisa proses booting. Jika komputer berhasil melakukan POST akan mengeluarkan suara beep tunggal (beberapa produsen komputer BIOS mungkin berbunyi beep dua kali) sebagai tanda komputer mulai menyala dengan normal. Namun, jika komputer gagal melakukan POST, komputer tidak berbunyi beep sama sekali atau menghasilkan bunyi kode beep,yang bisa memberitahu sumber masalah kepada penguna komputer.

Bunyi Beep Pada AMI BIOS

Bunyi Beep	Indikasi
Beep 1x	RAM (memory) rusak atau tidak terpasang dengan benar
Beep 2x	RAM bermasalah (Memory Parity Error in first 64KB block)
Beep 3x	RAM bermasalah (Memory Read/Write Error in first 64KB block)
Beep 4x	Motherboard bermasalah. Motherboard timer tidak berfungsi dan kemungkinan perlu diganti
Beep 5x	Processor bermasalah. Perlu diganti
Beep 6x	Biasanya menunjukkan keyboard yang rusak, atau tidak terpasang dengan benar
Beep 7x	Processor bermasalah (Processor Exception Interrupt Error), perlu diganti
Beep 8x	Graphic card (VGA) rusak atau tidak terpasang dengan benar pada slot
Beep 9x	BIOS/Motherboard bermasalah (ROM checksum Error ). Perlu mengganti chipset BIOS atau motherboard
Beep 10x	Motherboard bermasalah (CMOS shutdown Read/Write error). Kemungkinan perlu penggantian motherboard
Beep 11x	Checksum-Error. Periksalah baterai CMOS pada motherboard. Biasanya kalau baterai tidak terpasang dengan benar, seringkali dayanya sudah habis. Solusinya belikan baterai CMOS yang baru
1 Beep Panjang 3 Beep Pendek	Conventional/Extended memori rusak
1 beep Panjang 8 Beep Pendek	Tes tampilan gambar gagal

Bunyi Beep Pada Award BIOS



Bunyi Beep	Indikasi
Beep 1x panjang terus menerus	RAM rusak, atau tidak terpasang dengan benar
Beep 1x panjang, 1x pendek	Ada masalah dengan RAM atau Motherboard
Beep 1x panjang, 2x pendek	Graphic card rusak atau tidak terpasang dengan benar
Beep 1x panjang, 3x pendek	Keyboard rusak atau tidak terpasang dengan benar
Beep 1x panjang, 9x pendek	Ada masalah dengan Bios / Bios rusak. Terus terang untuk kasus ini solusinya susah. Karena kita harus membelikan chipset BIOS baru yang spesifikasinya sama, dan itu sulit didapat. Beruntunglah jika Anda bisa mendapatkan chipset bekas kanibal
Beep pendek tak terputus	Ada masalah dengan tegangan dari power supply unit (PSU). Jika komputer Anda mengalami masalah seperti ini, segera matikan komputer dan jangan mencoba menyalakan kembali karena beresiko kerusakan fisik (terbakarnya) komponen motherboard. Solusinya, belikan PSU yang baru
Beep 2x pendek	Non-Fatal Error. Periksa posisi RAM dan kondisi komponen yang lain.

Beep Pada Phoenix BIOS

Bunyi Beep	Indikasi
Beep 1-1-4	BIOS mengalami kerusakan
Beep 1-2-1	Motherboard rusak
Beep 1-3-1	Ram rusak atau tidak terpasang dengan benar
Beep 3-1-1	Motherboard rusak
Beep 3-3-4	Graphic card rusak atau tidak terpasang dengan benar
Beep 1-1-4-1	Kesalahan Cache (Level 2)
Beep 1-2-2-3	ROM BIOS Checksum
Beep 1-3-1-1	DRAM Segarkan Uji
Beep 1-3-1-3	Keyboard kontroler uji
Beep 1-3-4-1	RAM Kegagalan pada baris alamat xxxx (cek memori)
Beep 1-3-4-3	RAM Kegagalan pada xxxx bit data byte rendah dari bus memori
Beep 1-4-1-1	RAM Kegagalan pada xxxx bit data byte tinggi dari bus memori
Beep 2-1-2-3	ROM pemberitahuan hak cipta

Beep Pada IBM BIOS

Bunyi Beep	Indikasi
Tidak ada beep	Power supply rusak, card monitor/RAM tidak terpasang
Beep 1x pendek	Normal POST dan PC dalam keadaan baik
Beep terus menerus	Power supply rusak, card monitor/RAM tidak terpasang
Beep pendek berulang-ulang	Power supply rusak, card monitor/RAM tidak terpasang
Beep 1x panjang, 1x pendek	Masalah Motherboard
Beep 1x panjang, 2x pendek	Masalah bagian VGA Card (mono)
Beep 1x panjang, 3x pendek	Masalah bagian VGA Ccard (EGA)
Beep 3x panjang	Keyboard error
Beep 1x	Blank monitor VGA card sirkuit



konfigurasi BIOS

BIOS (basic input output system) merupakan sebuah perangkat lunak yang biasanya dibuat dalam bahasa rakitan (assembly) dan berfungsi untuk mengendalikan atau mengontrol perangkat keras yang terdapat pada komputer.

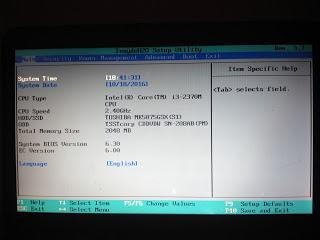

Penampakan Bios

BIOS tertanam pada sebuah chip memory (ROM ataupun flash memory berbahan Complementary Metal Oxide Semiconduktor [CMOS] yang terdapat pada motherboard) ditambah dengan sebuah baterai yang biasa disebut dengan baterai CMOS. baterai CMOS berfungsi untuk menjaga agar tanggal dan settingan lain yang telah kita setting pada BIOS tidak hilang atau kembali lagi ke konfigurasi awal meskipun komputer dimatikan. Fungsi utama BIOS adalah untuk memberikan instruksi yang dikenal dengan istilah POST (Power On Self Test) yaitu perintah untuk menginisialisasi  dan identifikasi perangkat sistem seperti CPU, RAM, VGA CARD, keyboard dan mouse, harddisk, dan hardware lainnya pada sst komputer mulai booting.

Fungsi BIOS

BIOS dalam sistem komputer merujuk kepada kumpulan program atau perangkat lunak yang mampu melakukan beberapa proses sebagai berikut:

1. Inisialisasi atau penyalaan dan pengujian terhadap perangkat keras dalam suatu proses yang disebut dengan Power On Self Test atau POST

2. Memuat dan menjalankan sistem operasi

3. Mengatur beberapa konfigurasi dasar dalam komputer (tanggal, waktu, konfigurasi media penyimpanan, konfigurasi proses booting, kinerja,serta kestabilan komputer)

4. Membantu sistem operasi dan aplikasi dalam proses pengaturan perangkat keras dengan menggunakan BIOS Runtime Services.

Jenis-Jenis BIOS

Terdapat beberapa perusahaan yang menyediakan BIOS komputer antara lain adalah sebagai berikut:

1. Award Software. Jenis BIOS ini meliputi antara lain: Award BIOS, Award Modular BIOS, dan Award Medallion BIOS

2. Phoenix Technologies. Industri ini yang meluncurkan beberapa versi BIOS antara lain: Phoenix BIOS, dan setelah melakukan merjer dengan Award Software, meluncurkan Phoenix-Award BIOS.

Sistem Operasi

123

3. American Megatrends Incorporated (AMI). Industri ini mengelurakan beberapa jenis seperti: AMI BIOS, dan AMI WinBIOS,

4. Para OEM (Original Equipment Manufacturer), seperti Hewlett-Packard/Compaq, IBM/Lenovo, Dell Computer, dan OEM-OEM lainnya.

5. Acer Labs, Microid Research, LSI Logic, Winbond

Komponen BIOS

Secara umum dalam BIOS yang terpasang dalam komputer terdapat beberapa komponen dasar antara lain adalah sebagai berikut:

1. program BIOS setup yang memungkinkan untuk pengguna mengubah konfigurasi komputer sesuai keinginan

2. driver untuk perangkat perangkat keras dasar

3. Program bootstraper utama yang memungkinkan komputer dapat melakukan proses booting ke dalam sistem operasi yang terpasang

Konfigurasi BIOS

Untuk melakukan konfigurasi atau merubah pengaturan BIOS dapat dilakukan pada saat proses booting. Setiap komputer memiliki cara masing masing untuk masuk ke dalam menu BIOSnya, yang paling umum adalah menekan tombol del atau F2 pada keyboard. Untuk memastikan tombol mana yang digunakan untuk masuk ke menu BIOS, kita amati layar monitor pada saat pertama kali komputer dinyalakan. jika yang keluar perintah press F2 to enter setup maka tombol F2 yang bisa kita gunakan untuk masuk ke menu BIOS. terdapat beberapa cara untuk mengakses BIOS berdasarkan pabrikan pembuatnya, yaitu sebagai berikut :

NO	PABRIKAN BIOS	CARA AKSES
1	BIOS AMI	Del
2	BIOS AWARD	Del atau Ctrl+Alt+Esc
3	COMPAQ	F10
4	IBM Aptivas dan think pads	F1
5	MICROID RESEARCH (MR BIOS)	Esc
6	BIOS PHOENIX	F2
7	KOMPUTER RIBA TOSHIBA	Esc kemudian F1
8	IBM PS/2S	Insert
9	DELL	Reset 2x
10	DELL	Alt+ Return
11	GENERAL	Ctrl+ Esc
12	PHONIX,ZENITH	Ctrl+Alt+S atau Ctrl+Alt+Insert
13	AST Advantage,Award,tadon	Ctrl+Alt+Esc
14	TADON	Ctrl+Shift+Esc
15	OLIVETTI PC PRO	Ctrl+Shift+Alt+Del

Pengguna dapat melakukan navigasi terhadap BIOS dengan cara :

1. Untuk memindahkan halaman-halaman menu gunakan tombol panah kiri atau kanan.

2. Untuk memilih suatu item gunakan tombol panah atas/bawah.

3. Untuk mengganti nilai suatu item gunakan tombol +/-.

4. Untuk berpindah dari suatu item ke item lain, gunakan tombol <Tab>.

5. Untuk melihat menu bantuan, tekan tombol <F1>.

6. Untuk menyimpan perubahan yang dilakukan sekaligus keluar dari BIOS, tekan tombol <F10>.

7. Tekan tombol <Esc> untuk keluar dari suatu menu.
